Serie M básico, con o sin luz en las botoneras

Circuitos, Manuales y Service > Circuitos de Instalación > Serie M

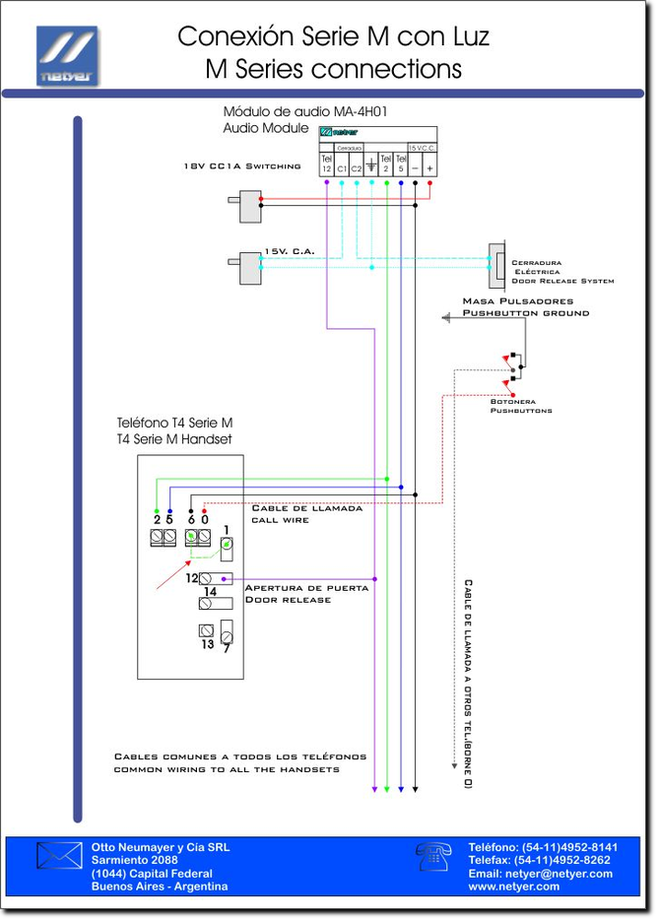

Conexión Serie M 4 hilos con botoneras iluminadas

Esta es la conexión básica de un sistema Serie M con un frente de calle y las botoneras iluminadas, nótese la conexión del transformador blanco (15v.c.a.) al símbolo de masa. Este símbolo no debe confundirse con la masa de los pulsadores que ya viene conectada de fábrica. Esta es la conexión para alimentar el circuito de luces que cierra con el borne C1.

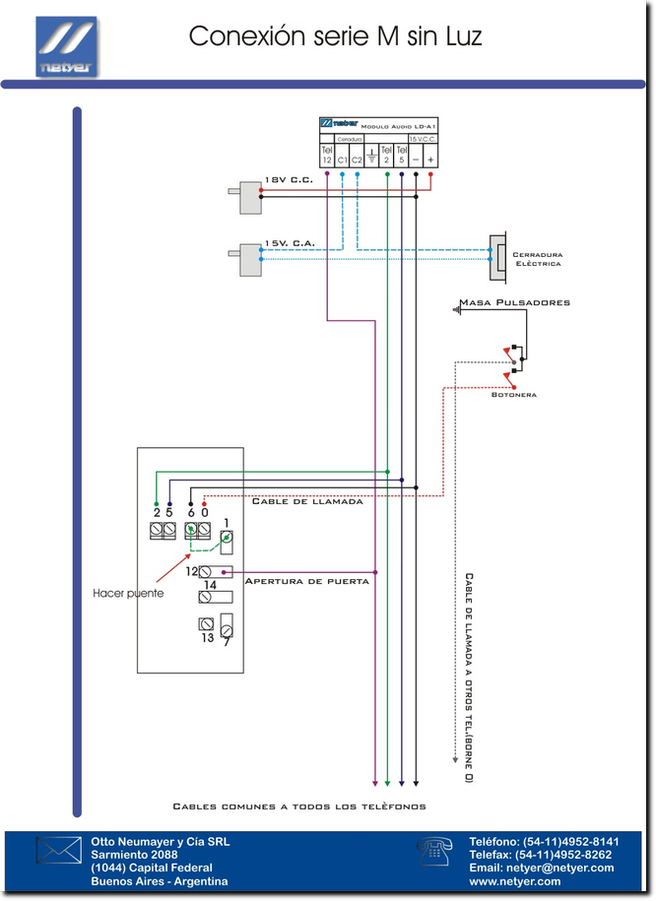

Conexión Serie M conexión 4 hilos sin luz

Este plano se diferencia del anterior en que las botoneras no son iluminadas.
La conexión de la fuente de 15v.c.a. solamente sirve para el accionamiento de la cerraadura eléctrica.
En el caso de no requerir cerradura eléctrica esta fuente no se instala.


-???- | -???-
